金龙旅行车哈萨克斯坦CNG车型降噪

根据以往噪声治理的经验:
CNG车型的发动机噪声对于车内的噪声影响比普通的燃油车大,根据车速的由小变大,动力源对车内的噪声影响越来越强。所以治理噪声第一步要降低发动机噪声对车内的影响。
其次,车辆在行驶过程中轮胎摩擦地面产生的噪声(胎噪) 也对车内乘客有较大的影响,这些噪声会连同车外的其他噪声通过车体底盘传到车厢内,所以车辆底盘降噪也是关键环节。
通过实验及对实车观察发现,聚氨酯发泡材料平均在1.5年至2年左右材料会发生老化的现象;老化后的聚氨酯材料易进水汽、材料内部脆化,受环境因素影响较大,当内部结构被水汽所“侵略”后,隔热保温效果大打折扣,甚至会加速热量的传递;针对此现象,ICET-CRGRM隔热棉NBR合成橡胶闭泡弹体绝热材料,其稳定可靠的绝热性能,为客车提供舒适和节能双重保障。
降噪方案和效果预测:
初步设计的方案为:在发动机舱周边、车体地板下,进行吸隔声综合处理,地板下铺设2mm 隔声材料,发动机舱填充50mm 复合吸隔声材料,发动机舱侧、后舱门填充27mm 复合吸隔声材料,车内中门往后地板下(方钢夹层内)填充25mm 吸音材料。
通过使用该方案后,车内对应区域平均噪声在同等工况下能够降低 4~7dB,即车箱内部透入的声能量与没有使用降噪方案前降低 40%~70%。
将聚氨酯发泡换为ICET-CRGRM隔热棉后,可约增加材料(10-15年)的使用年限(材料结构性能不发生变化),有效保障车辆在交变环境下行驶时车内乘客的舒适性,有效节约车辆能耗;材料通过国内外高标准环保、阻燃标准,有效保障乘客的乘车安全性。

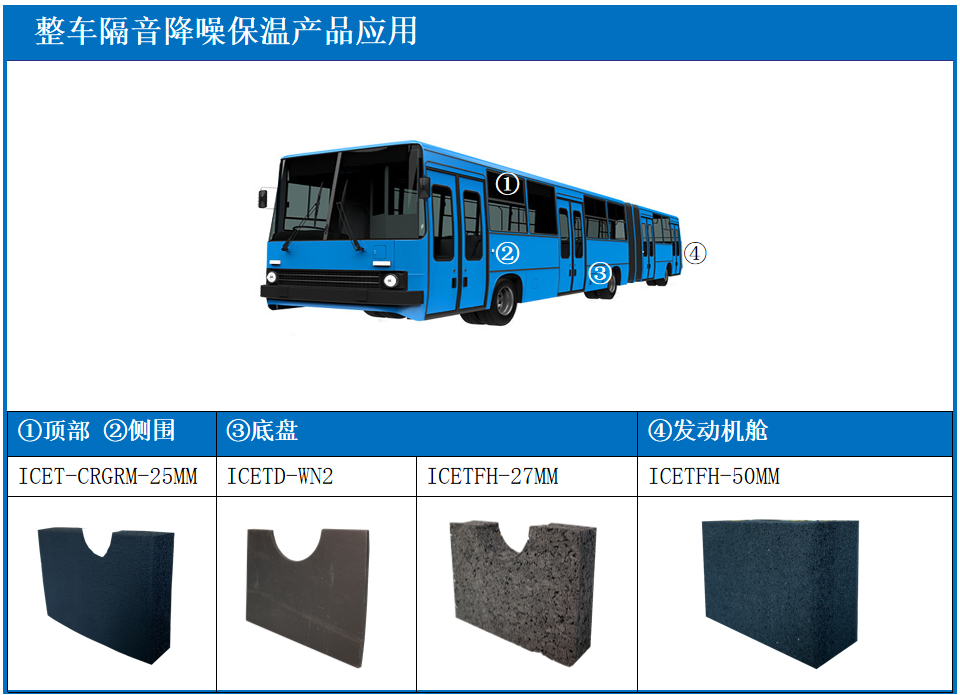

模块 | 项目 | 序号 | 应用领域 | 应用材料 |
A |
发动机舱降噪 |
1 | 发动机舱内 |
ICETFH-50MM |
2 | 侧、后舱门 |
ICETFH-27MM |
||
B |
底盘降噪 |

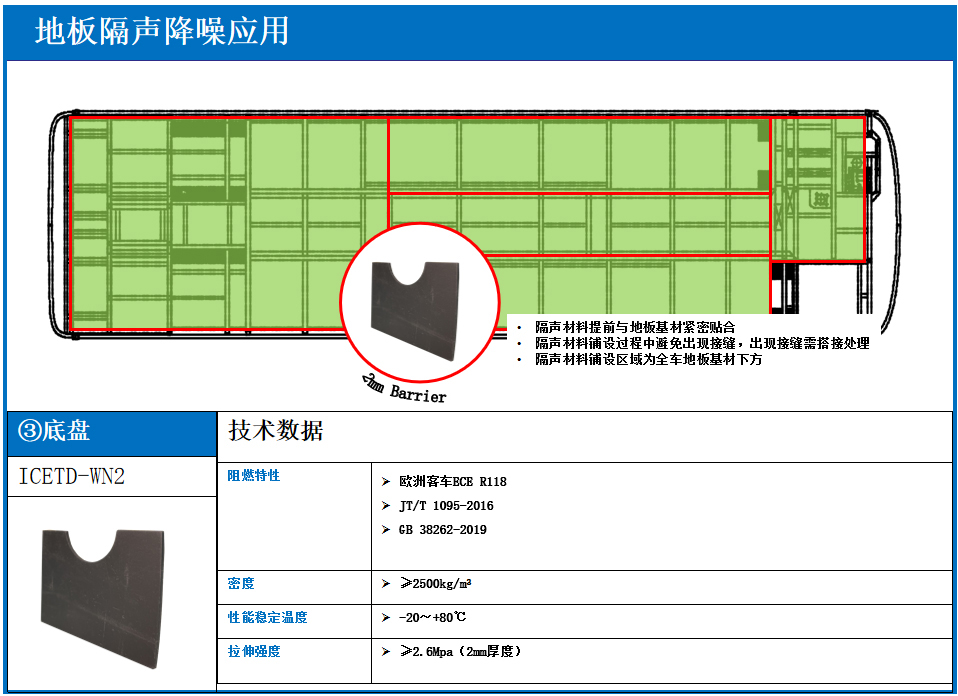

1 | 车体地板下 |
ICETD-WN2 |

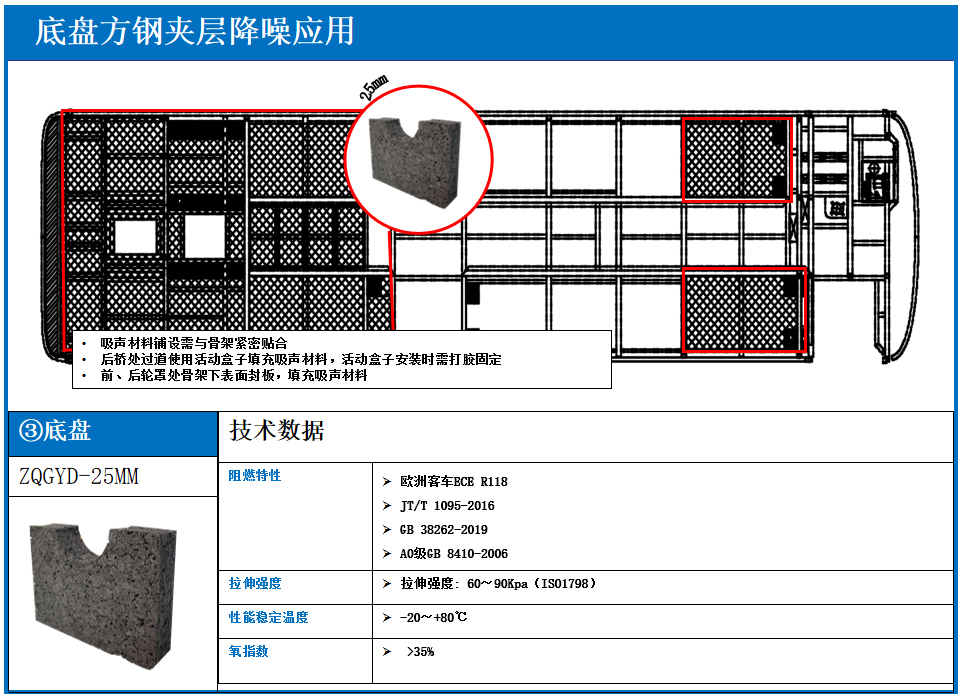

2 | 车体方钢夹层内 |
ZQGYD-25MM |
||
C |

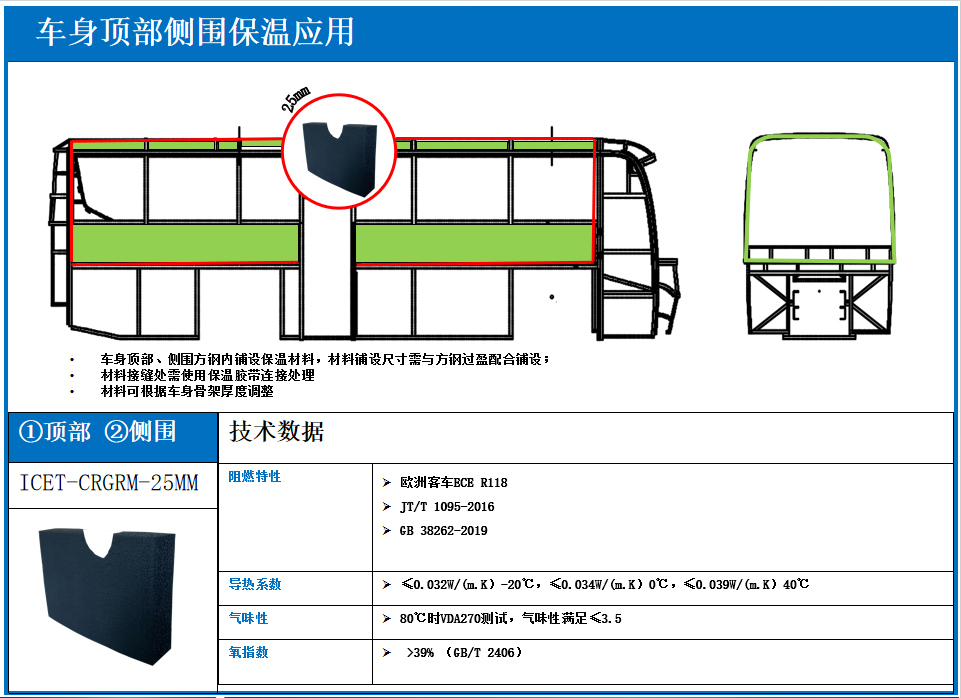

车身保温 |
1 | 车身顶部 |
ICET-CRGRM-25MM |
2 | 车身侧围 |
ICET-CRGRM-25MM |
材料安装注意事项
• 吸声材料有一定弹性,裁切时尺寸可以取+5mm左右公差,公差在释放后可以更好的密封边界。
• 材料铺设面,骨架方钢与钣金之间所有焊接边,特别是有漏缝处,必须要先用密封胶密封。
• 离声源最近的区域,在安装隔声材料时,隔声材料必须要连续,若因工艺需断开,需用密封胶将断开的缝同结构密封起来。
• 材料的背胶纸需要撕掉,确保材料背胶跟贴合面紧密有效的贴实,避免空腔出现。
• 车体竹筋板下的隔音材料需要满铺,先和竹筋板安装成整体,然后在所有交接处的骨架方钢上打充足的密封胶,再将地板安装到地板骨架上。
• 材料虽然有带背胶,但还是建议粘贴面再喷树脂胶水效果更可靠,特别是发动机舱顶部的施工。
